平板闸阀结构特征

发布日期:2015-08-06 00:00 来源:http://www.jsgfm.com 点击:

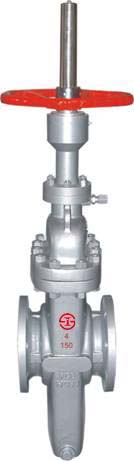

     简介平板闸阀结构图平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。

闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。

2分类

平板闸阀的分类

平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。

3使用特点一、平板闸阀本系列产品采用新型浮动式密封结构,适用于压力不大于15.0MPa,温度-29~121℃的油品、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。

二、结构特征与工作原理

1. 采用浮动阀座,双向启闭,密封可靠,启闭灵活。

2. 闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。

3. 阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。

4. 关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。

5. 由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6. 开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。

我厂吸收了国内先进技术和经验,进行了改进。阀门的结构合理,密封可靠,操作维修方便。

2、平板闸阀分有导流孔和无导流孔两类,有导流孔的阀门用于需通球清洗的管线上,无导流孔的阀门用于不需通清洗的管线上。

3、闸板、阀座经特殊工艺处理,喷焊硬质合金,密封面无磨擦,寿命长。并可注油脂辅助密封双重保护,密封可靠,阀门的使用寿命更长。

4、与传统的闸阀相比,平板闸阀具有开关力矩小,启闭灵活等优点。

5、本阀门具有三重可调式填料结构,确保与阀盖、阀杆密封可靠。

6、调节型平板闸阀使用于泵、站出口及其它需要调节介质的管路上,调节和截断介质。

7、阀门设有卸压装置,防止殿堂升压而损坏阀门,保证阀门的安全使用。

8、Wb型无导流孔平板闸阀结构独特、排污方便、不受现场窨的限制,可以任意角度安装。

9、Wp型平板闸阀重量轻、体积小、大大减轻管道负荷,特别适用于油、汽储存装置。

10、气动平板闸阀启、闭迅速,带缓冲机构,关闭无冲击,气动、手动转换结构新颖,操作灵活、方便可靠。

11、本厂同时还生产VT型、VS等特殊要求的平板闸阀。

12、电动装置可根据用户要求选用Rotork、Auma及国内厂家的产品。
