液化气紧急切断阀
详细介绍

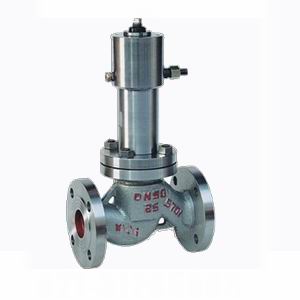

QDY421F液化气紧急切断阀安装在液化石油储灌站液相与气相管路上，与手摇油泵配套使用，以便在管道发生大量泄漏甚至起火时，快速将手摇油泵油缸卸 压；或高温使易熔塞合金熔化，使阀门油缸卸压，阀门迅速关闭止漏，起安全保护作用。本阀可实现远距离控制，关闭迅速，开启灵活
主要零件材料：
阀体 | 阀杆 | 弹簧 | 密封圈 |
碳钢 | 不锈钢 | 铬钡钢 | 聚四氟乙烯 |
主要零件材料：
公称压力PN | 2.5MPa | 油钢使用压力 | ≤4.0MPa |
4.0MPa | |||
适用温度T | -40∽+50℃ | 油钢使用介质 | 13#机械油 |
工作介质 | 液化石油气 | 熔闭温度 | 40℃∽±50℃ |
闭止时间 | ≤10秒 |
主要外型尺寸和连接尺寸：
PN | DN | L | H | H1 | D | D1 | D2 | b | f | Z-φd |
2.5MPa | 25 | 160 | 232 | 242 | 115 | 85 | 65 | 16 | 2 | 4-14 |
50 | 230 | 346 | 359 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 310 | 445 | 465 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 350 | 590 | 623 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
150 | 480 | 610 | 635 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
200 | 600 | 630 | 645 | 360 | 310 | 278 | 30 | 4 | 12-25 |
