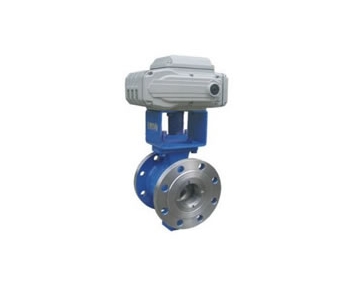

ZDRV 电动V型调节球阀

详细介绍

一、ZDRV 电动V型调节球阀产品概述

ZDRV 电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

二、ZDRV 电动V型调节球阀主要技术参数

公称通径DN(mm)		25～400
公称压力PN(MPa)		1.6～6.4
公称压力Ps(MPa)	强度试验	2.4～9.6
	密封试验	1.76～7.0
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不锈钢、硬质合金
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水,蒸汽,油品	硝酸类	醋酸类
	适用温度	-28～425℃	-28～500℃
执行器	型号	GT系列、AW系列,SW系列、BAW系列, BRAY系列
	气源压力	0.4～0.7MPa
连接形式		对夹式、法兰式，法兰按JB79-59标准

基本误差	回差	死区	输入信号		气源接口
			电信号	气信号
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	20～100Kpa	G1/8" G1/4"

三、ZDRV 电动V型调节球阀主要性能指标

公称通径D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S）	0.5				1.0			2.5～4.0			7.0		10
可调节比	250:1						300:1

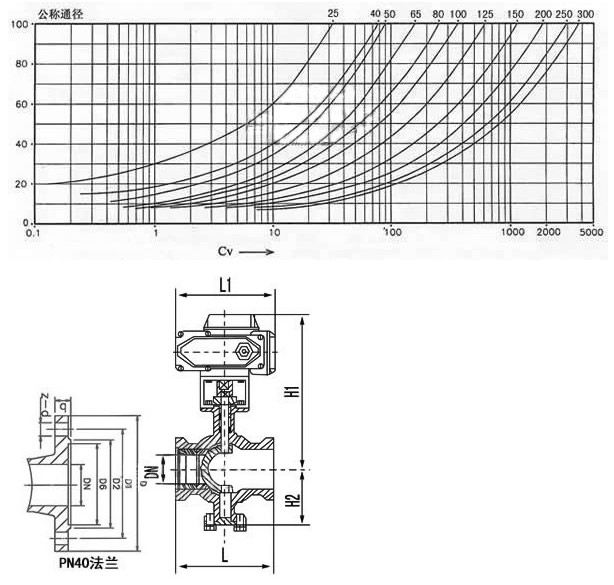

四、ZDRV 电动V型调节球阀主要流量特性曲线

五、ZDRV 电动V型调节球阀主要外形尺寸及连接尺寸

公称通径 DN(mm)	尺寸(mm)
	对夹	法兰式					L	H1	H2
	D	D	D1	D2	q	Z-Φd	L	H1	H2
25	64	110	85	65	14	4-14	102	277	60
40	82	145	110	85	16	4-18	114	305	75
50	100	160	125	110	16	4--18	124	364	95
65	120	180	145	120	18	4-18	145	379	105
80	131	195	160	135	20	8-18	165	389	120
100	158	215	180	155	20	8-18	194	402	140
125	180	245	210	185	22	8-18	213	426	165
150	216	280	240	210	24	8-23	229	453	185
200	268	335	295	265	26	12-23	243	473	205
250	326	405	355	320	30	12-25	297	540	240
300	460	460	410	3750	30	12-25	338	590	290
350	470	-	-	-	-		-
400	525	-	-	-	-		-

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
