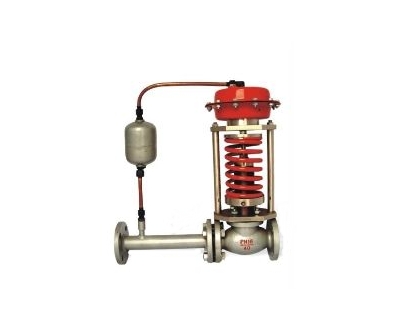

ZZY自力式压力调节阀

详细介绍

一、ZZY自力式压力调节阀产品概述

        ZZYP型自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。

二、ZZY自力式压力调节阀主要产品型号

类别

型号


类别

型号

单座压闭型

ZZYP-16~64B


单座压闭型

ZZYP-16~64K

双座压闭型

ZZYN-16~64B


双座压闭型

ZZYN-16~64K

套筒压闭型

ZZYM-16~64B


套筒压闭型

ZZYM-16~64K

注:1.压闭型用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。

2.压开型用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。

三、ZZY自力式压力调节阀主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN(mm)

10

12

15

20

额定流量系数Kv

1.8

2.4

4.4

4

11

20

30

48

75

120

190

300

480

760

允许压差(Mpa)

2.5

2.0

1.6

1.0

公称压力(Mpa)

1.6 4.0 6.4

固有流量特性

快开

保证调压阀正常工作
  的最小压差P(Mpa)

0.05

压力分段范围
  (Kpa)

15~50  40~80  60~100  80~140  120~80
  160~220 200~260 240~300 280~350 330~400
  380~450 430~500 480~560 540~620 600~700
  680~800 780~900 800~1000 900~2000

工作温度℃

液体≤140;气体≤80;配冷凝器和散热片≤350

适合介质

气体、蒸汽、低粘度液体

法兰尺寸、型式

PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
  或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 

结构长度

按GB12221-89标准

可配附件

冷凝器(用于介质为蒸汽的场合)、散热片等。

执行机构信号接口

内螺纹M16×1.5

注:压力分段范围可根据用户要求进行设计

四、ZZY自力式压力调节阀主要性能指标注

控制精度%

±8

允许泄
  漏量

硬密封(L/H)

单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量

软密封(ml/min)

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

五、ZZY自力式压力调节阀主要外形尺寸及重量

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

233

332

373

522

673

980

1200

H


  力
  调
  节
  范
  围
  Mpa

15~140

475

520

540

710

780

840

880

915

120~300

455

500

520

690

760

800

870

880

280~500

450

490

510

680

750

790

860

870

480~1000

445

480

670

740

780

850

860

600~1500

445

570

600

820

890

950

950

1000

1000~2500

445

570

600

820

890

950

950

1000

A


  力
  调
  节
  范
  围
  Mpa

15~140

φ282

φ308

120~300

φ232

280~1000

φ196

φ196

φ282

600~2500

φ85

φ96

大约重量(Kg)

26

37

42

72

90

114

130

144

180

导压管接口螺纹

M16×15

客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。

五、ZZY自力式压力调节阀主要外形尺寸及重量

客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
