法兰三通球阀安装尺寸
发布日期:2015-08-06 00:00 来源:http://www.jsgfm.com 点击:
法兰三通球阀,电动球阀安装尺寸,电动三通调节球阀应用范围:
该系列电动球阀是由R系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
法兰三通球阀,电动球阀安装尺寸,电动三通调节球阀控制模块主要技术指标
控制精度:0.1%~3.1%可调。l
接受控制信号:0~10mA.DC、l 4~20mA.DC或1~5V.DC
按键选择:l
1、输入信号中断时:“中断”模态(开、停、关)
2、正逆动作选择
3、控制精度选择。
电动装置全开、全闭位置自动定位标定,方便准确。l
按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。l
输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。l

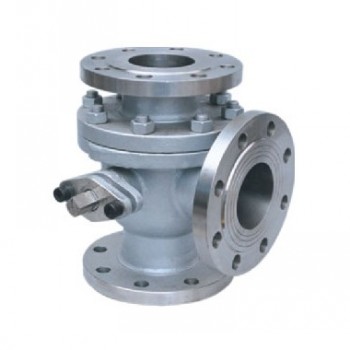

法兰三通球阀可为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;Q44L型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。适用于化工、石油、天然气、民用等行业。
