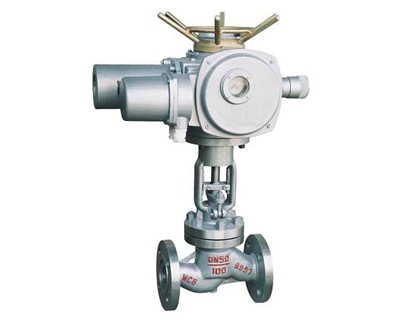

J941H电动截止阀

详细介绍

一、J941H电动截止阀产品概述

J941H电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、J941H电动截止阀结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐

腐蚀、抗擦伤性能好，使用寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置

三、J941H电动截止阀主要性能规范试验压力

公称压力		1.6	2.5	4.0	6.4	10.0	16.0
试验压力（Mpa）	壳体强度试验	2.4	3.8	6.0	9.6	15	24
	上密封试验	1.8	2.8	4.4	7.0	11	18
	密封试验	1.8	2.8	4.4	7.0	11	18

四、J941H电动截止阀使用范围

产品类型	适用介质	适用温度（℃）
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤425℃
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤450℃
J41W-P型 J941W-P型	硝酸类	≤2000℃
J41W-R型	醋酸类	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

五、J941H电动截止阀主要零件材料

产品类别	零件名称
产品类别	阀体阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型 J941HY-C型	25、WCB	铬不锈钢	2Cr13 25	H：不锈钢 Y：钴基硬质合金刚	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41W-P型 J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J41W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	钴基硬质合金钢	钴基硬质合金钢			合金钢

六、J941H电动截止阀主要尺寸及重量

公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）			重量（kg）
公称通径DN（mm）	L	H	Do	重量（kg）
J41H-16Y
10	130	198	120	4.7
15	130	218	120	5.2
20	150	258	140	7.1
25	160	275	160	7.4
32	180	280	180	8.5
40	200	330	200	12.5
50	230	350	240	14
65	290	400	280	22.5
80	310	355	280	29
100	350	415	320	32.5
125	400	460	360	80
150	480	510	400	93.5
200	600	710	400	180
250	650	786	450	440
300	750	925	500	648

公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）				电动装置	重量（Kg）
公称通径DN（mm）	L	H手	H电	Do手	电动装置	手动	电动
J41H-25 J941H-25YY
10	130	198	-	120	-	4.9	-
15	130	218	-	120	-	5.4	-
20	150	258	-	140	-	7	-
25	160	275	-	160	-	7.4	-
32	180	280	-	180	-	8.5	-
40	200	330	-	200	-	12.5	-
50	230	350	645	240	DZW10I	16	50
65	290	355	690	280	DZW10I	25	62
80	310	400	715	280	DZW15I	30	67
100	350	415	770	320	DZW20	34.5	73
125	400	460	780	360	DZW30	89	127
150	480	510	875	400	DZW45	98	215
200	600	710	967	400	DZW60	180	322
250	650	786	-	450	-	446	-
300	750	925	-	500	-	654

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
