静态流量平衡阀

  • 所属分类:上海精工平衡阀

  • 点击次数:
  • 发布日期:2015/07/17
  • 更多
  • 在线询价
详细介绍

产品介绍

SP系列数字锁定平衡阀是液体管路水力工况平衡用阀,它具有开度显示和开度锁定功能。当系统流量发生变化时,安装了该阀的各支路、各用户的流量会按比例增大或减小,保持初调节时的流量分配方案,在供暖和空调水系统中使用该阀,可达到节热节电的效果。

性能及特点

1、理想的调节性能;

2、优秀的截止功能;

3、精确到1/10圈的开度状态显示;

4、理论流量特性曲线为等百分比特性曲线;

5、理论特性曲线为等百分比曲线,当阀权度在0.3~0.5时实际曲线为线性特性;

6、对应每个整圈都有固定的流量系数,调试中只要测量出阀门两端压差,就可以方便地计算出流经阀门的流量

7、聚四氟已烯和硅橡胶密封,密封性能可靠;

8、内部无件采用YIC18Ni9或铜合金制造,抗腐蚀能力强,使用寿命长;

9、内升降阀杆,无须预留操作空间。

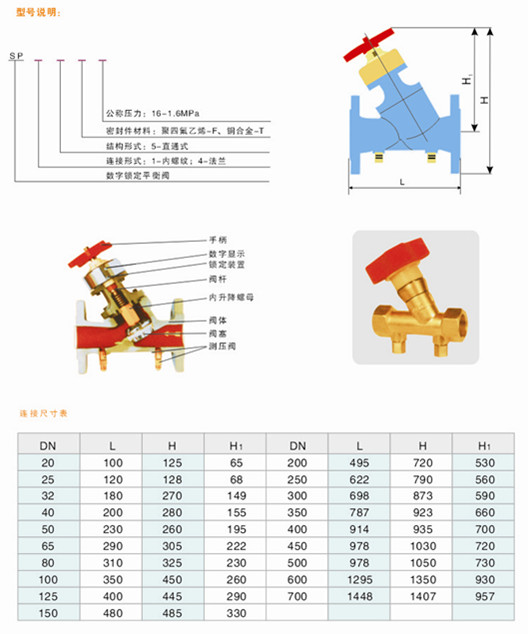

技术参数

1、公称压力1.6MPa(2.5 MPa须预定);

2、介质温度0~150℃;

3、结构长度符合GB/T12221截止阀结构长度。

阀体材质

DN15-DN32     为锻铸铜合金

DN32-DN300    为灰铸铁

DN350-DN600   为碳素铸钢

流量和开度的计算

依据公式Q=KV·△P1/2

式中:Q—m3/h:△P—100Kpa(1Kgf/cm2)

例1:已知流量。公称通径和开度。确定压差△P:Q=85m3/h,DN100,开度7圈。由流量系数表查得Kv=102,将Q和Kv代入公式△P=(Q/Kv)2=70Kpa.

例2:已知流量、压差,确定口径和开度:Q=14m3/h,△P=120Kpa;将Q和△P代入公式:Kv=Q/△P1/2=12.78,查流量系数表可选择DN32、DN40、DN50三种型号,如选择KDN40,则开启4圈即满足需求;如选择DN50则按12.78与DN50开启三圈的Kv值9.15之差按对数插入法计算即得开启圈数为3.8圈。

例3:已知压差口径和开度计算流量:△P=110Kpa,DN50、开启5圈,将△P和查得的Kv值代入公式Q=Kv·△P1/2=22.02m3/h

数字锁定平衡的应用举例

1、 锅炉或冷水机组

      锅炉或冷水机组在并联安装时,如果各机组的流量与其额定流量不一致,将使机组不能在高效点运行,影响机组发挥最长效能。这种情况,应在每台锅炉或冷水机组处安装平衡阀,使每台机组都能达到设计出力,保证每台机组安全、正常运行(图一)。

2、 小区供热管网

    小区供热管网往往由一个锅炉房或热力站向若干幢建筑物供热,由总管、干管和各干管上与建筑物管路入口相连的支管组成。

由于每幢建筑物距离热源远近不同,如果缺乏有效设备来消除近环路的剩余压头,将使流量分配不符合设计要求,造成近端过热、远端过冷,应在每条干管和每条支管上安装平衡阀,保证各干管和各幢建筑物之间的流量平衡(图二)。

3、  建筑物内供热和空调系统

建筑物内供热和空调管网系统,要满足节能要求,就需要保

证所有的立管和支管都符合设计流量,这时应在总管、干管、立管上都安装平衡阀(图三)

4、 热力站

在热力站或锅炉房向若干热力站供热水的系统中,为使各热力站获得要求的水流量,应该在各热力站的一环路安装平衡阀,为保证各二次环路水流量为设计流量,热力站的各二次环路侧,也应该安装平衡。
