产品介绍

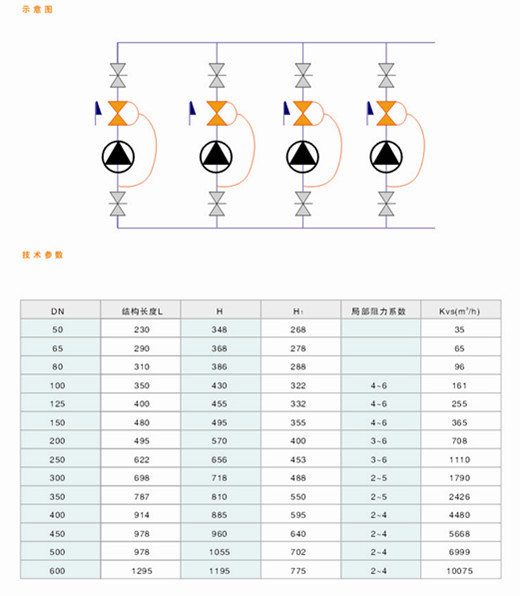

限流止回阀，主要用于多泵并联使用时安装于水泵的出口，起限制水泵工作流量，调节扬程，防止停泵回流作用。

1、  限流功能

该阀安装于水泵出口，在单泵启动和非全数设计工作数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时发生过载现象；防止超额定电流烧电机现象的发生，起到显著的节能效果。该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。

2、  止回功能

该阀的止回功能完全等于微阻缓闭止回阀，且无关闭噪音，零回流。

3、  调节扬程

根据工况需要可手动调节扬程

选型

1 可根据水泵公称通径直接选用。

2 控制扬程的设定可按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调。

性能与特点

1 支持水泵工作点在高效区内工作；

2  限制水泵在大流量低效率状态下运行；

3  关闭时无水锤现象；

4 防止水泵过载烧环电机；

5 无级调节扬程功能；

技术参数

1  公称压力：1.6 MPa，2.5 MPa（须预定）；

2  介质温度：0~150℃；

3 限制扬程可调范围：0.1~0.6 MPa，出厂时设定在0.1 MPa；

4结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。
