对夹式薄型球阀

您的当前位置: 首 页 >> 产品中心 >> 上海精工球阀

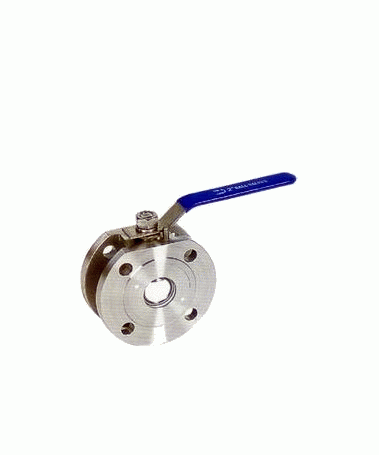

对夹式薄型球阀

  • 所属分类:上海精工球阀

  • 点击次数:
  • 发布日期:2015/07/29
  • 更多
  • 在线询价
详细介绍

      对夹式薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量 轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。



主要阀体材料





ITEM

DESIGNATION

MATERIAL

1

PLASTIC COVER

PLASTIC

2

HANDLE

304

3

NUT

304

4

RING

304

5

STEM PACKING

PTFE

6

STEM SEAL

PTFE

7

BALL SEAT

RPTFE

8

BALL

CF8M

9

BODY

CF8M

10

BODY SEAL

PTFE

11

CAP

CF8M

12

STEM

304/316







主要连接尺寸





SIZE

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

L

40

44

48

54

62

71

90

110

135

197

231

K

65

75

85

100

110

125

145

160

180

210

240

N/I

4-M12╳1.75

4-M16╳2

8-16M╳2

8-M20╳25

G

45

58

68

78

88

102

122

138

158

188

212

ISO5211

G1

F03

F03

F04

F04

F05

F05

F07

F07

90

90

100

H

63

68

80

87

104

110

128

135

151

192

231

W

125

125

167

167

190

195

310

310

295

295

350
