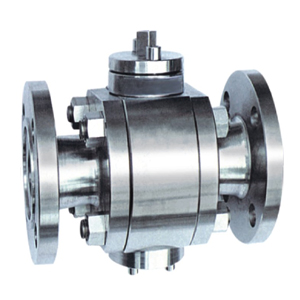

高压法兰锻钢球阀
详细介绍
Q41N高压法兰锻钢球阀本产品所有部件均为锻件，采用下装式阀杆,设备倒密封结构，采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏，密封面采用尼 龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。主要零件材料
零件名称 | 阀体 | 法兰 | 阀座阀杆、球 | 密封圈 | 双头螺栓 | O形圈 |
材料 | 45 | 35 | 2Crl3 | 尼龙 1010 | 35CrMO | 丁晴橡胶 |
型号 | Q41N-160 | Q41N-320 | Q61N-160 | Q61N-320 | |
公称压力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
试验压力 | 壳体 | 24.0 | 48．O | 24.0 | 48.0 |
密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
密封(气) | 0.6 | ||||
适用温度 | -40～80 | ||||
适用介质 | 水、油品、氦、氢、氨等 | ||||
