正齿轮燃气平板闸阀

您的当前位置: 首 页 >> 产品中心 >> 上海精工闸阀

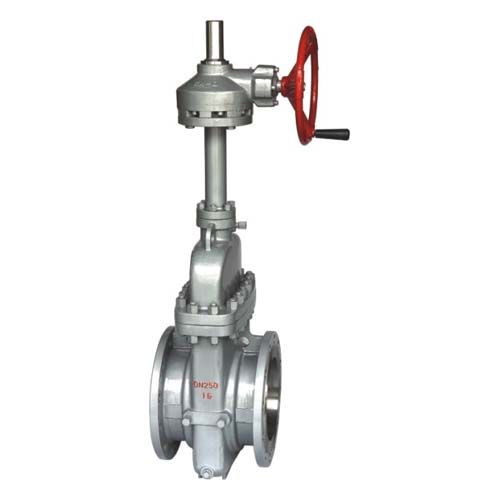

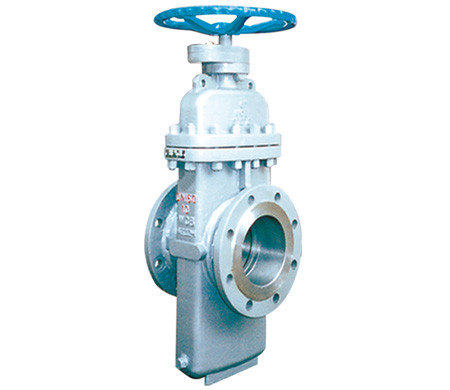

正齿轮燃气平板闸阀

  • 所属分类:上海精工闸阀

  • 点击次数:
  • 发布日期:2015/08/03
  • 更多
  • 在线询价
详细介绍




正齿轮燃气平板闸阀

1、燃气平板闸阀材料耐腐蚀。管线输送的天然气在脱硫前含有大量的硫化氢,即使经过脱硫等工艺

   处理的天然气,仍有残留的硫化氢。因此管线阀门选材要选抗硫的耐腐蚀材料

 2、燃气平板闸阀结构合理。埋地燃气阀门应为全通径设计,降低流阻,便于通过管道清扫器或管道

   探测器,同时节约运行成本;尽可能降低结构高度以便节约安装成本。

3、燃气平板闸阀座密封性能好。天然气阀门的泄漏量要求十分严格,CJ3055-95《城镇燃气阀门

   的实验与检验》标准规定:软密封阀门有1.1倍公称额定使用压力下允许的内泄漏量小于允许

   0.3DNmm3/s。到于外泄漏是绝对不允许的。通常埋地和较重要的阀门都采用阀体全焊式结构。为了保

   证管线阀门的密封性能,要求密封副具有优良的耐腐蚀性,耐磨性,自润性及弹性。

4、燃气平板闸阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,

   且密封能力随着介质的压力增高而增大。

5、燃气平板闸阀由于聚四氟乙烯等材料具有良好的自润滑性,与闸板的磨擦损失小,结构易于密封,

   而且阀封能力随着介质压力的增高而增大。

6、燃气平板闸阀下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体

   间还可形成金属接触,确保阀杆密封。

7、燃气平板闸阀防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

8、燃气平板闸阀零部件设计比以往传统模式减少了多余的环节,启闭扭矩小,全程转圈数少,便于

   事故发生后能尽快切断气源。结构简单,尽可能减少检修保养的工作量,减少因阀门检修保修而封闭

   道路,影响交通的情况发生。

燃气平板闸阀型号:Z447F

燃气平板闸阀通径:50mm——1200mm

燃气平板闸阀压力:1.6MPa----2.5MPa

燃气平板闸阀技术标准:

设计标准按  API 6D

结构长度按  ASME B16.10

连接法兰按   ASME B16.5

试验与检验按  AIP 598、

燃气平板闸阀主要零件材料:



阀体

WCB

A351-CF8

闸板

16Mn+ENP

304+ENP

阀杆

2Cr13

F304

密封圈

PTFE

PTFE
