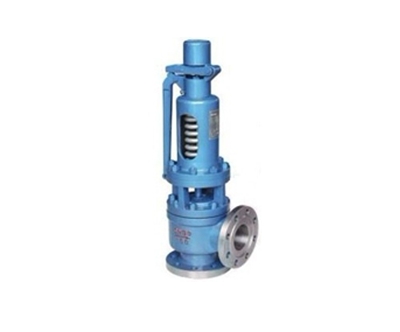

A48Y弹簧全启式安全阀（W系列）

详细介绍

一、A48Y弹簧全启式安全阀（W系列）产品概述

        W系列弹簧全启式安全阀A48Y-C型适用于温度≤425℃；A48Y-V型适用于温度≤550℃的电站锅炉、压力容器、减温减压装置上，作为超压保护装置。

二、A48Y弹簧全启式安全阀（W系列）产品说明

         A48Y弹簧全启式安全阀（W系列）主要用于电站锅炉、压力容器、减温减压装置上。

三、A48Y弹簧全启式安全阀（W系列）主要结构特点

        1、弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。

        2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。

        3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。

        4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。

        5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

四、A48Y弹簧全启式安全阀（W系列）主要产品型号及外形连接尺寸

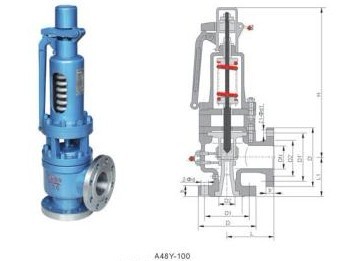

五、A48Y弹簧全启式安全阀（W系列）结构示意图

六、A48Y弹簧全启式安全阀（W系列）安装说明

       1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。

       2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。

       3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

客户订货须知

       客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
