洁净系统不锈钢安全阀

您的当前位置: 首 页 >> 产品中心 >> 上海精工安全阀

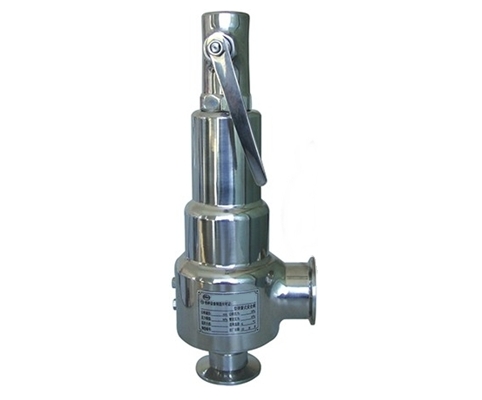

洁净系统不锈钢安全阀

  • 所属分类:上海精工安全阀

  • 点击次数:
  • 发布日期:2015/09/01
  • 更多
  • 在线询价
详细介绍

详细介绍

一、SVL488型洁净系统不锈钢安全阀产品概述

         SVL488安全阀适用于低压蒸汽设备、管道、压力容器的超压保护,尤其适用于酿酒和饮料工业,对卫生和洁净度标准的要求极高,以保持高质的产品和使用工艺介质的污染降低至最小。适用介质为蒸汽、气体和液体。

二、SVL488型洁净系统不锈钢安全阀主要型号

SVL488-B

密闭阀帽,适用于液体系统。

SVL488-C

填料密封微升杆,适用于蒸汽(或其它需要扳手的)系统。

注:两种型号都为封闭式阀盖。

三、SVL488型洁净系统不锈钢安全阀主要连接尺寸

进口

出口

do

L

L1

≈H

卡箍连接

进口

出口

25

40

23

64

65

203

1″

1 1/2″

40

65

37

80

90

230

1 1/2″

2 1/2″

50

80

46

100

115

350

2″

3″

四、SVL488型洁净系统不锈钢安全阀主要零部件材料

序号

零件名称

材料

1

阀座

不锈钢

1.4404

2

阀体

不锈钢

1.4404

3

阀瓣

不锈钢+EPDM

1.4404

4

导向套

不锈钢

1.4404

5

弹簧

不锈钢

17-7

6

阀杆

不锈钢

1.4404

7

扳手

不锈钢

1.4404

8

提升杆

不锈钢

1.4404

9

提升块

不锈钢

1.4404

10

阀帽

不锈钢

1.4404

管道连接:按DIN2633 PN16法兰标准连接。

卡箍连接:按IS02852卫生级卡箍标准连接。

客户订单时应注明连接形式

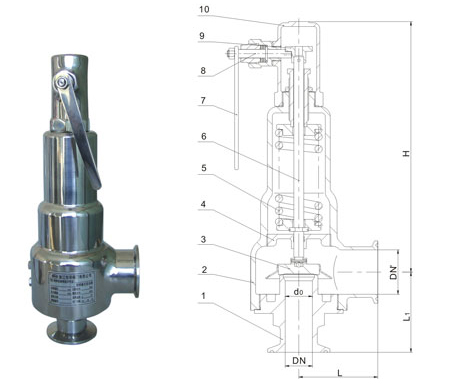

四、SVL488型洁净系统不锈钢安全阀主要结构图




客户订货须知

         客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
