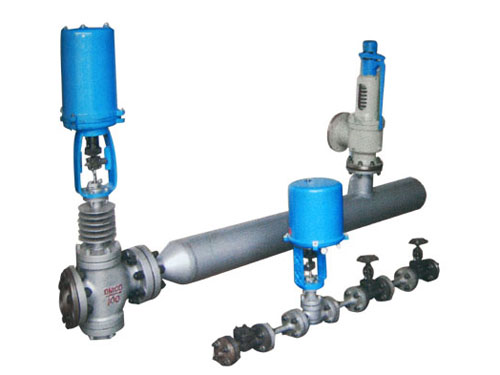

一体式WY系列减温减压装置

详细介绍

一、一体式WY系列减温减压装置结构特点

       一体式WY系列减温减压装置由减压系统（减温减压阀、节流孔板等）、减温系统（高压差给水调节阀、节流阀等）、安全保护装置（安全阀、止回阀）等组成，主要特点如下：

1.采用减温减压阀，使整套装置的长度大大缩短，减少了占地面积，降低了工程投资。

2.减温减压阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。

3.温度调节系统采用高压差给水调节阀，既减小了阀门内的泄漏量，也省去了装置传统结构中给水分配阀的回水支路，方便了装置的布局。

4.同一口径的高压差给水调节阀有不同的流置系数Cv值可供选择，使温度调节系统的调节灵敏度及精确度大大提高。

5.减温减压阀、给水调节阀配用直行程执行机构，去除了传统的杠杆铰链机构，减少了中间环节的空行程，进一步提高了调节系统的灵敏度及精确度。

6.减温减压阀、给水调节阀配用气动薄膜式执行机构，满足了特殊用户的需要，具有充分利用能源的优点。

二、一体式WY系列减温减压装置主要性能指标

1.进口蒸汽压力P1≤ 5.4MPa,t1≤485℃。

2.出口流量Q：减温减压装置出口流量Q的变化范围为10%Q～100%Q，在此范围内调节比较理想。若有特殊要求，可与本厂技术处协商另定。

3.出口蒸汽压力P2：出口蒸汽压力P2的调节精度不低于2.5级。

4.出口蒸汽温度t2：出口蒸汽温度t2的调节精确度不低于2.5级。

5.噪音：装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音音级不大于85分贝。

三、一体式WY系列减温减压装置供货范围

1.减压系统：减温减压阀、电（气）动执行机构、节流孔板等；

2.减温系统：给水调节阀、电（气）动执行机构、节流阀等；

3.安全系统：安全阀、止回阀等；　

4.管路系统：蒸汽管道、过渡管、减温水管等；

5.配套附件：截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母、垫圈等。

四、一体式WY系列减温减压装置系统图

客户订货需知

订货时请提供下列资料：

1．出口蒸汽流量Q；

2．进口（一次）新蒸汽压力P1、温度T1；

3．出口（二次）蒸汽压力P2、温度T2；

4．减温水压力Pb、温度Tb

5．控制方式：是否配热控柜；

6．注明执行机构是电动或是气动薄膜式。
