分体式减温减压装置

您的当前位置: 首 页 >> 产品中心 >> 上海精工减温减压装置

分体式减温减压装置

  • 所属分类:上海精工减温减压装置

  • 点击次数:
  • 发布日期:2015/09/06
  • 更多
  • 在线询价
详细介绍

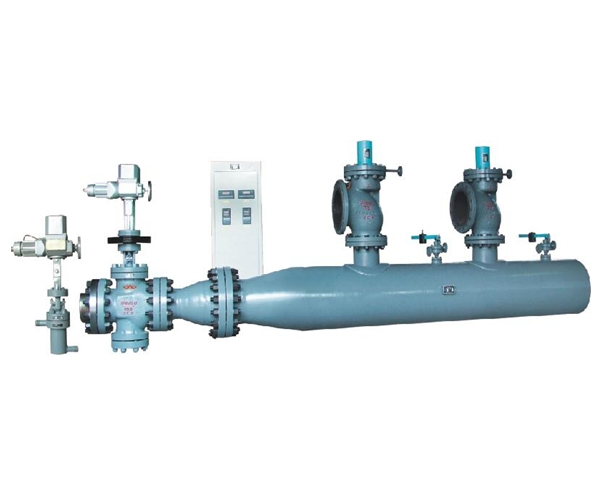

分体式减温减压装置

详细介绍

 一、分体式减温减压装置结构特点

        分体式减温减压装置由减压系统、减温系统、安全保护装置和自动控制装置所组成。减压系统——由减压阀和节流孔板,通过自控系统采样、计算、输出控制执行机构调节阀门开度来实现蒸汽压力的调节。减温系统——采用混合管道内喷水减温方式,利用减温水对喷水头的作用力和弹簧的弹力来调节喷咀减温水流通面积及通过带有执行机构控制的给水调节阀开度大小来实现蒸汽温度的调节。安全保护装置——是直接采用冲量安全装置(由主安全阀冲量安全阀组成)或弹簧安全阀来实现,当二次压力超过规定值时,将压力超过部分的蒸汽排向大气,从而使二次压力保持在允许值内。自动控制装置——配用我公司生产的RKG—□□□□型蒸汽压力、温度控制装置,新蒸汽通过本装置; 能使二次蒸汽参数保持在所需的稳定值。

二、分体式减温减压装置性能指标

1.进口蒸汽压力P1≤10MPa,温度t1≤540℃;

2.出口流量Q:减温减压装置出口流量Q的变化范围10%~100%,在此范围内可实现理想调节。

3.出口蒸汽压力P2的变化范围为:P2≤0.98MPa时,P2的变化范围为P2±0.4MPa;0.98<P2≤3.82MP时,P2的变化范围为P2±0.06MPa;P2>3.82MPa时,P2的变化范围为P2±0.15MPa。

4.出口蒸汽温度t2的调节范围为t2±4℃。

5.装置正常运行时,在减温减压阀下游一米,同时距管壁一米处测其噪音,噪音音级不大于85分贝。

三、分体式减温减压装置供货范围

1.减压系统:减压阀、电(气)动执行机构、节流孔板等;

2.减温系统:给水调节阀、电(气)动执行机构、节流阀等;

3.安全系统:安全阀、止回阀等;

4.管路系统:蒸汽管道、过渡管、减温水管、混合管道等;

5.配套附件:截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母等。

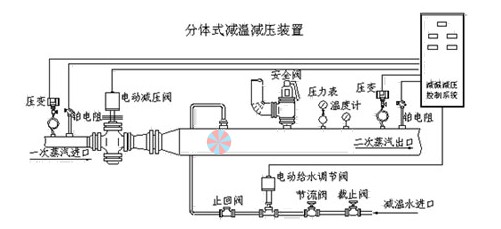

四、分体式减温减压装置系统图






客户订货须知

         订货时请提供下列资料:

        1.出口蒸汽流量Q;

        2.进口(一次)新蒸汽压力P1、温度T1;

        3.出口(二次)蒸汽压力P2、温度T2;

        4.减温水压力Pb、温度Tb

        5.控制方式:是否配热控柜;

        6.注明执行机构是电动或是气动薄膜式。
