自力式温度调节阀

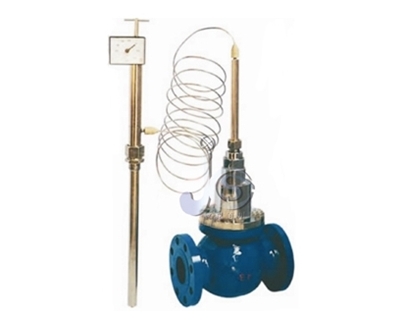

V230W自力式温度调节阀
详细介绍
一、V230W自力式温度调节阀概述
V230W自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门
二、V230W自力式温度调节阀主要零件材料
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti
三、V230W自力式温度调节阀主要参数
公称通径D（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
公称压力PN（MPa） | 1.6、4.0 | ||||||||||||
额定流量 | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | |||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||
额定行程L（mm） | 6 | 8 | 10 | 14 | 20 | 35 | |||||||
允许最大压差（MPa） | 1.6 | 1.5 | 0.5 | ||||||||||
温度调节范围（℃） | 0～70、50～120、100～170、150～220、200～270 | ||||||||||||
调节精度（%） | ±5 | ||||||||||||
允许超载值（℃） | 分别为上述温度调节范围上限加50 | ||||||||||||
使用环境温度（℃） | -40～+80 | ||||||||||||
安装接头 | G1" | ||||||||||||
毛细管长度（m） | 3、5、8 | ||||||||||||
允许泄漏量 | 硬密封 (1/h) | 双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级) | |||||||||||
软密封(m1/min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | |
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
