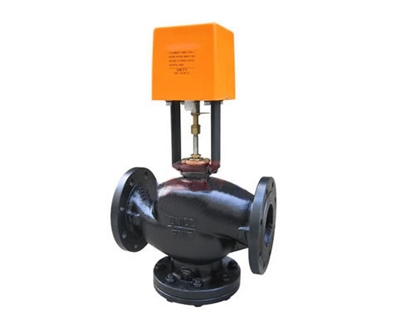

VB电动调节阀

详细介绍

一、VB电动调节阀产品概述

VB7000系列法兰阀调节阀主要用于空气调节、热通风、热处理厂的工业和工行业的流体控制。有二通及三通形式。

二、VB电动调节阀主要技术参数（二通）

介质：热冷水，50%乙二醇、蒸汽

介质温度:2～180℃

公称压力:1.6Mpa

流量特性：等百分比或线性

可调比: 50:1

渗漏量(m3/h):KV值的0.01%

材质：

阀体:铸钢WCB 铸铁

阀瓣、阀杆、阀座：不锈钢

填料:聚四氟乙烯

三、VB电动调节阀主要技术参数（三通）

介质：热冷水，50%乙二醇、蒸汽

介质温度:2～180℃

公称压力:1.6Mpa

流量特性：等百分比或线性

渗漏量(m3/h):KV值的0.03%

材质：

阀体:HT200灰铸铁

阀瓣：黄铜

阀杆:1Cr18Ni9

轴封：黄铜

密封件:三元乙丙橡胶

四、VB电动调节阀（二通）主要型号及尺寸

型号	规格	L	H	D	C	K	n-d	压差Kpa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

五、VB电动调节阀（三通）主要型号及尺寸

型号	规格	L	H	H1	D	C	K	n-d	压差Kpa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
