真空负压安全阀的主要参数

发布日期:2016-11-14 00:00 来源:http://www.jsgfm.com 点击:

   真空负压安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作,弹簧式安全阀中又有封闭和不封闭的,一般易燃、易爆或有毒的介质应选用封闭式,蒸汽或惰性气体等可以选用不封闭式,在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度,有时也可以用作手动紧急泄压用。

   真空负压安全阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。全启式是指阀瓣的开启高度为阀座喉径的1/4。 如今大量生产的安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作,弹簧式安全阀中又有封闭和不封闭的,一般易燃、易爆或有毒的介质应选用封闭式,蒸汽或惰性气体等可以选用不封闭式,在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度,有时也可以用作手动紧急泄压用。杠杆式安全阀主要依靠杠杆重锤的作用力而工作,但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。

安全阀的选用

编辑

  由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。

(l)热水锅炉一般用不封闭带扳手微启式安全阀。

(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

(3)水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。

(4)高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。

(5)气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。

(6)E级蒸汽锅炉一般用静重式安全阀。

(7)大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等,如图8所示。

(8)运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀,如图4所示。

(9)油罐顶部一般用液压安全阀,需与呼吸阀配合使用。

(10)井下排水或天然气管道一般用先导式安全阀,如图6所示。

(11)液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。

(12)负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。

(13)背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。

工作原理

  安全阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀,阀芯是一平板。气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开,一部分压缩空气即从阀口排入大气;当气源压力低于安全值时,弹簧驱动活塞下移,关闭阀口。

分别为球阀式和膜片式安全阀,工作原理与活塞式完全相同。这三种安全阀都是弹簧提供控制力,调节弹簧预紧力,即可改变安全值大小,故称之为直动式安全阀。

  为先导式安全阀,以精工阀门厂直动阀提供控制压力作用于膜片上,膜片上硬芯就是阀芯,压在阀座上。当气源压力A大于安全压力时,阀芯开启,压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏;但最大开启力比较小,即流量特性较差。实际应用时,应根据实际需要选择安全阀的类型,并根据最大排气量选择其通径。

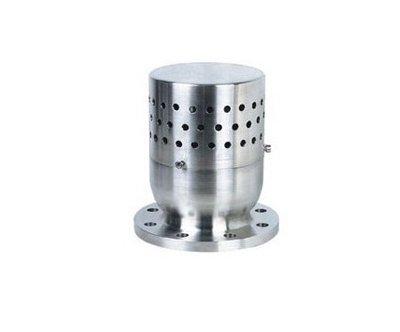

  A72W-10P/R真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,真空负压安全阀自动开启,吸入空气;当容器内负压达到允许值时,A72W-10P/R真空负压安全阀自动关闭,从而保护设备及系统。这一产品一般安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,真空负压安全阀将自动开启保护设备不受损坏。
