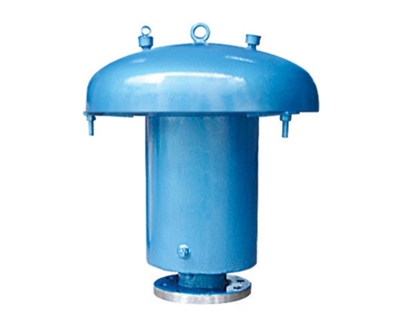

GYA系列 液压安全阀

详细介绍

一、GYA系列液压安全阀产品概述

        GYA系列液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏,液压安全阀装于油罐顶部与呼吸阀配合使用,控制压力:+56毫米水柱至-50毫米水柱。

二、GYA系列液压安全阀安装说明

①各种GYA液压安全阀都应垂直安装。

②GYA液压安全阀出口处应无阻力,避免产生受压现象。

③GYA液压安全阀在安装前应专门测试,并检查其官密封性。

④对使用中的GYA液压安全阀应作定期检查。

三、GYA系列液压安全阀主要标准规范

设计制造标准:GB/T 12243-2005

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

四、GYA系列液压安全阀主要外形尺寸和连接尺寸及重量

型号

规格

安装尺寸(毫米)

重量

d

D

D1

D2

n-d1


L

H

GYA-80

80

φ85

φ185

φ150

φ125

4-φ18


376

424

38

GYA-100

100

φ105

φ205

φ170

φ145

4-φ18


500

605

42

GYA-150

150

φ148

φ260

φ225

φ200

8-φ18


650

705

66

GYA-200

200

φ210

φ315

φ280

φ255

8-φ18


900

755

97

GYA-250

250

φ264

φ370

φ335

φ310

12-φ18


1050

885

140

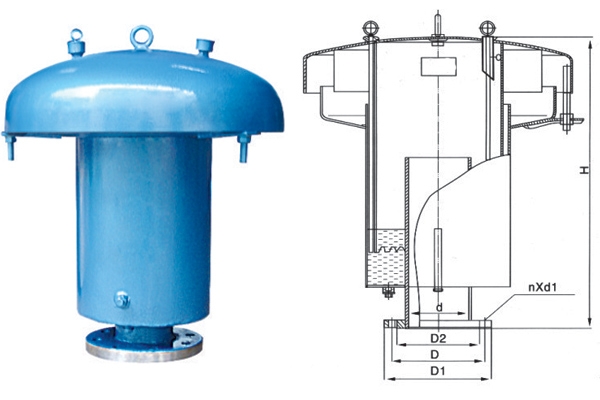

五、GYA系列液压安全阀主要结构图



客户订货须知

客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
