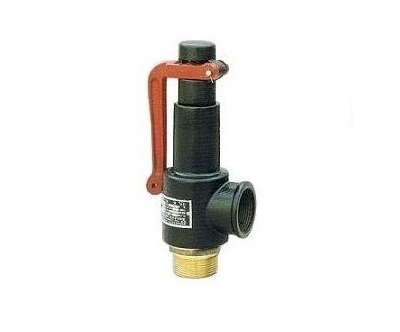

A27W-10T弹簧式安全阀
详细介绍
一、A27W-10T弹簧式安全阀产品概述
A27W-10T弹簧式安全阀适用于公称压力1MPa范围以内,工作温度≤200°C，介质为空气，蒸汽或水的压力容器，工业设备和管道上，作为防止超压的一种保护装置。
二、A27W-10T弹簧式安全阀主要零件材料
零件名称 | 材料 | 零件名称 | 材料 |
阀盖，保护罩 | KT30-6 | 弹簧 | 60SMn |
阀体，阀瓣，阀杆 | ZHMn58-2-2 | 拉手 | A3或KT30-6 |
调节螺套，锁紧螺母 | 黄铜 |
三、A27W-10T弹簧式安全阀主要结构尺寸
公称通径 DN | R | do | S | H= | L1 | L | G | 重量 |
15 | 1/2” | 16 | 30 | 176 | 54 | 35 | 1/2” | 1 |
20 | 3/4” | 20 | 34 | 189 | 59 | 37 | 3/4” | 1.2 |
25 | 1” | 25 | 40 | 221 | 70 | 42 | 1” | 1.7 |
32 | 11/4” | 31 | 48 | 247 | 83 | 45 | 11/4” | 2.1 |
40 | 11/2” | 37 | 56 | 269 | 89 | 55 | 11/2” | 3 |
50 | 2” | 48 | 66 | 305 | 104 | 67 | 2” | 4.7 |
65 | 21/2” | 62 | 86 | 362 | 116 | 76 | 21/2” | 9 |
80 | 3” | 73 | 98 | 383 | 125 | 84 | 3” | 11.5 |
四、A27W-10T弹簧式安全阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
