风机安全阀

您的当前位置: 首 页 >> 产品中心 >> 上海精工安全阀

风机安全阀

  • 所属分类:上海精工安全阀

  • 点击次数:
  • 发布日期:2015/09/01
  • 更多
  • 在线询价
详细介绍

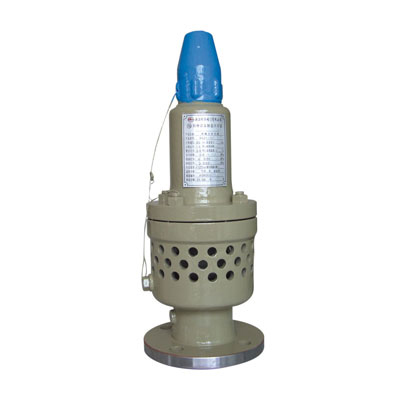

TFAF4QH风机安全阀

详细介绍

一、TFAF4QH-10C风机安全阀产品概述

TFAF4QH-10C风机安全阀主要用于风机系统,作为设备超压保护装置。

二、TFAF4QH-10C风机安全阀主要技术参数

公称压力:PN1.6-60.0Mpa

工作温度:-400-450℃

公称通径:DN10-400mm

连接方式:法兰,螺纹,焊接

材质:304,316,304L,316L,SS316,WCB,CF3,CF8,铸钢,铸铁,球墨铸铁,锻钢,不锈钢,铜等。

三、TFAF4QH-10C风机安全阀主要零部件材料

Name of parts

Body, Bonnet

Nozzle, disc

Spring

Materials

WCB

2Cr13

50CrVA

四、TFAF4QH-10C风机安全阀外形尺寸和连接尺寸

Nominal   pressure
  PN

Nominal   diameter
  DN(mm)

Dimensions


D

D1

D2

b

f

Z-   d

D3

H


PN1.0MPa
  (PN10bar)

40

145

110

85

16

3

4-18

100

250


50

160

125

100

16/18

3

4-18

115

272


65

180

145

120

18

3

4-18

140

285


80

195

160

135

20

3

4-18

172

296


100

215

180

155

20

3

8-18

212

425


125

245

210

185

22

3

8-18

254

450


150

280

240

210

22

3

8-23

280

480


  客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。







相关标签:上海精工安全阀,风机安全阀价格,风机安全阀批发
