弹簧全启式外螺纹安全阀
A28H弹簧全启式外螺纹安全阀
详细介绍
一、A28H弹簧全启式外螺纹安全阀产品概述
A28H弹簧全启式外螺纹安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
二、A28H弹簧全启式外螺纹安全阀主要零部件材料
NO. | 零件名称 | A28H材料 | A28Y-P材料 | A28Y-R8材料 |
1 | 阀体 | HT200 | ZG1Cr18Ni9Ti | CF8M |
2 | 阀座 | 35 | ZG1Cr18Ni9Ti | CF8M |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 316 |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
6 | 阀杆 | 2Cr13 | 2Cr13 | 316 |
7 | 调整螺杆 | 45 | 2Cr13 | 316 |
8 | 保护罩 | ZG200-400 | ZG200-400 | CF8M |
9 | 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | |
三、A28H弹簧全启式外螺纹安全阀外形尺寸和连接尺寸
公称通径 | 尺寸 | |||||
do | Rc | G | L | L1 | H | |
15 | 10 | 1/2" | 3/4" | 37 | 62 | 189 |
20 | 12 | 3/4" | 1" | 40 | 65 | 196 |
25 | 15 | 1" | 11/4" | 45 | 72 | 277 |
32 | 20 | 11/4" | 11/2" | 55 | 85 | 312 |
40 | 25 | 11/2" | 2" | 67 | 100 | 322 |
50 | 32 | 2" | 21/2" | 76 | 112 | 348 |
65 | 40 | 21/2" | 3" | 110 | 135 | 370 |
80 | 60 | 3" | 4" | 110 | 145 | 410 |

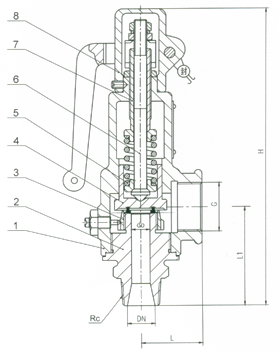

四、A28H弹簧全启式外螺纹安全阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
