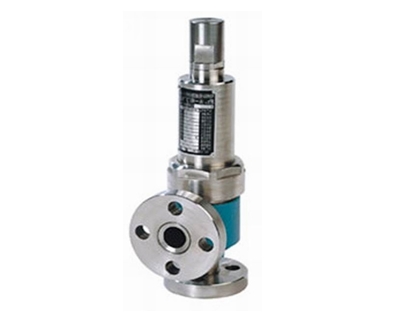

A41Y-160/320弹簧微启封闭式高压安全阀

详细介绍

一、A41Y-160/320弹簧微启封闭式高压安全阀产品概述

         A41Y-160/320弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮气混合气、水等介质的设备和管路上。A41Y-160P/320P、41Y-160R/320R型适用于工作温≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。

二、A41Y-160/320弹簧微启封闭式高压安全阀主要零部件材料

NO.

零件名称

A41Y-160 材料
  A41Y-320

A41Y-160P 材料

A41Y-320P

A41Y-160P 材料
  A41Y-320P

1

法兰

35/35CrMoA

2Cr13

1Cr18Ni9Ti

2

阀座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀体

35/40

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀瓣

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

导向套

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

弹簧

50CrVA

50CrVA 包覆氟塑料

50CrVA 包覆氟塑料

7

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

阀盖

ZG230-450

1Cr18Ni9Ti

1Cr18Ni9Ti

9

调整螺杆

45

2Cr13

2Cr13

10

阀帽

ZG200-400

1Cr18Ni9Ti

1Cr18Ni9Ti


阀座、阀瓣密封面

堆焊Co 基硬质合金.

三、A41Y-160/320弹簧微启封闭式高压安全阀主要外形尺寸和连接尺寸

型号

公称通径
  (DN)

do

d

M

D

K

Z-φd

b

d1

M1

D 1

K1

Zrφd1

b 1

L

L1

≈ H




A41Y-160
  (单法兰)

15

8

20

M24×2

95

60

3-18

20

/

M33×2

36

/

/

/

50

80

85


20

10

25

M27×2

95

60

3-18

20

/

M33×2

48

/

/

/

50

80

85


25

12

28

M33×2

105

68

3-18

20

/

M33×2

48

/

/

/

50

80

85


A41Y-160

10

8

18

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


15

8

20

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


20

10

27

M33×2

105

68

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


25

12

28

M33×2

105

68

3-18

20

50

M64×3

165

115

6-26

32

130

135

285


32

12.14.16

37

M42×2

115

80

4-18

22

50

M64×3

165

005

6-26

32

130

135

285


40

20

47

M52×2

165

115

6-26

28

65

M80×3

200

045

6-29

40

165

165

350


50

25

58

M64×3

165

115

6-26

32

80

M100×3

225

170

6-33

80

165

165

380


A41Y-320

10

8

18

M24×2

95

60

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


15

8

27

M33×2

105

68

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


20

10

30

M36×2

110

75

3-18

20

29

M42×2

115

80

4-18

22

95

100

261


25

12

35

M42×2

115

80

4-18

22

50

M64×3

165

115

6-26

32

130

135

285


32

12.14.16

41

M48×2

135

95

4-22

25

50

M64×3

165

115

6-26

32

130

135

285


40

20

58

M64×3

165

115

6-26

32

65

M80×3

200

145

6-29

40

115

115

350


50

25

70

M80×3

200

145

6-29

40

80

M100×3

225

170

6-33

50

165

165

380

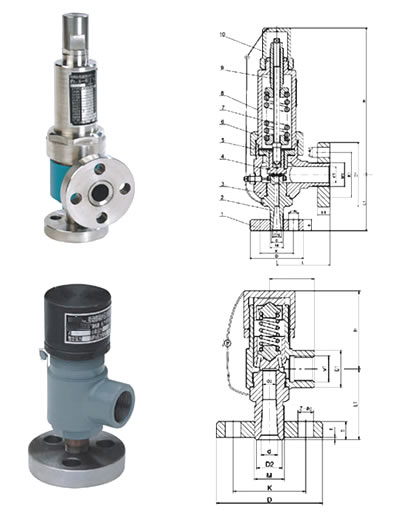

四、A41Y-160/320弹簧微启封闭式高压安全阀主要结构图






客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
