全启式超高压安全阀

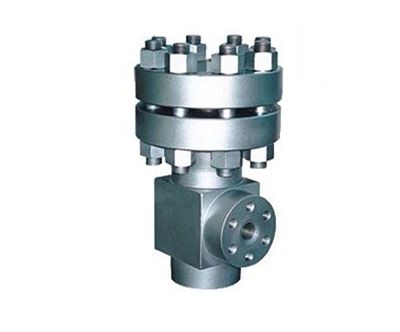

A42Y-1000全启式超高压安全阀
详细介绍
一、A42Y-1000全启式超高压安全阀产品概述
A42Y-1000全启式超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。
二、A42Y-1000全启式超高压安全阀主要零部件材料
NO. | 零件名称 | A42Y-1000材料 |
1 | 阀体 | 锻35 |
2 | 阀瓣 | 2Cr13 |
3 | 导向套 | 2Cr13 |
4 | 阀盖 | 35 |
5 | 弹簧 | 50CrVA |
6 | 阀杆 | 2Cr13 |
7 | 调整螺杆 | 45 |
8 | 阀帽 | ZG200-400 |
密封面材料 | 堆焊Co基硬质合金 |
三、A42Y-1000全启式超高压安全阀主要外形尺寸和连接尺寸
公称通径 | 尺寸 | ||||||||||
do | D | D1 | M | B | Z-ød | DN ' | M' | L | L1 | H | |
10 | 6 | 115 | 80 | M42×2 | 32 | 4-18 | 15 | M27×2 | 80 | 110 | 320 |
15 | 8 | 135 | 95 | M48×2 | 36 | 4-22 | 20 | M33×2 | 80 | 120 | 330 |
25 | 10 | 165 | 115 | M64×3 | 40 | 6-26 | 32 | M45×2 | 85 | 130 | 350 |

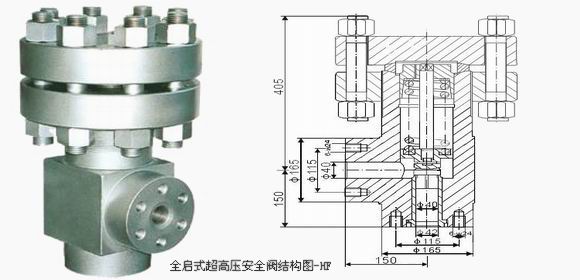

四、A42Y-1000全启式超高压安全阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
