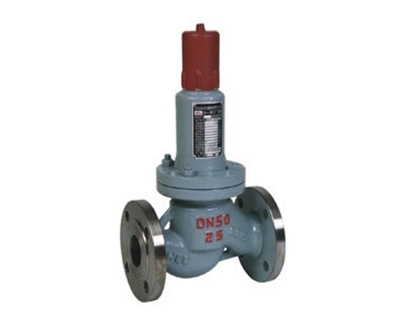

AHN42F-P18 平行式安全回流阀
详细介绍
一、AHN42F-P18 平行式安全回流阀产品概述
AHN42F-P18平行式安全回流阀主要安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
二、AHN42F-P18 平行式安全回流阀主要外形尺寸和连接尺寸
公称通径 | 尺寸 | ||||||
D | D1 | D2 | b | Z-ød | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |

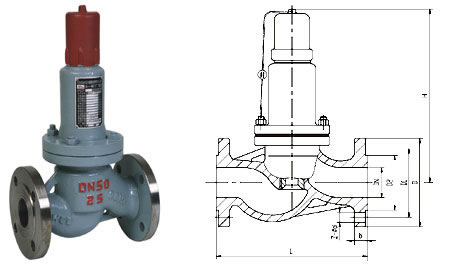

三、AHN42F-P18 平行式安全回流阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
