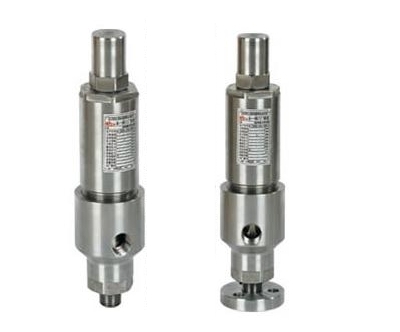

AY42H、YA802Y型安全溢流阀

详细介绍

一、AY42H、YA802Y型安全溢流阀产品概述

         AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。

二、AY42H、YA802Y型安全溢流阀主要性能规范

型号


公称压力

开启压力分级

工作温度(℃)

适用介质

AY42H-160 YA802Y-160

16.0

6.3~16.0


200

水、油品等

AY42H-250 YA802Y-250

25.0

10.0~25.0


AY42H-400 YA802Y-400 YA802Y-600

40.0-60.0

20.0~60.0


三、AY42H、YA802Y型安全溢流阀主要零部件材料

NO                   .

零件名称

材料


1

阀体

碳钢


2

阀座


不锈钢

3

阀瓣


不锈钢

4

阀盖


焊接件

5

弹簧


50CrVA

四、AY42H、YA802Y型安全溢流阀主要外形尺寸和连接尺寸

型号

公称通径

尺寸


Rc

ZG


L

L1

≈H

YA802Y-600

15

1/2"

1/2"



52

90

250

25

1"

1"


52

113

275

40

11/2"

11/2"


52

157

33



型号

公称通径

尺寸

D

D1

K

M

Z-?d

b

L

L1

Rc

≈H

AY42H-160 AY42H-25

 AY42H-400

15

135

95

25

M48×2

4-22

25

65

140

1/2"

329

25

165

115

30

M52×2

6-26

28

80

150

1"

447

25

200

145

38

M80×3

6-29

40

90

180

11/2"

485

32

225

170

42

M100×3

6-33

50

100

200

21/2"

570

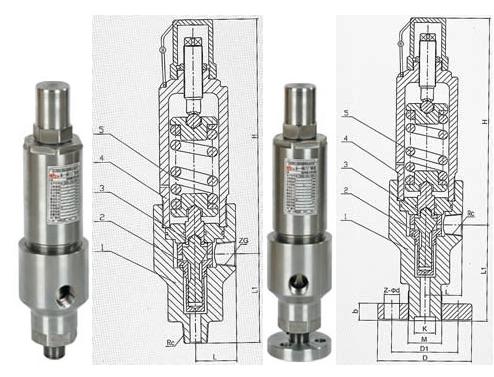

、AY42H、YA802Y型安全溢流阀主要结构图


客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
