单杠杆安全阀

您的当前位置: 首 页 >> 产品中心 >> 上海精工安全阀

单杠杆安全阀

  • 所属分类:上海精工安全阀

  • 点击次数:
  • 发布日期:2015/08/28
  • 更多
  • 在线询价
详细介绍

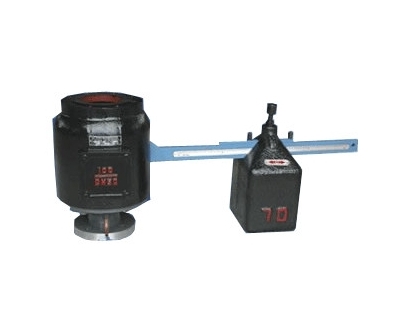

GA42H单杠杆安全阀

详细介绍

一、 GA42H单杠杆安全阀产品概述

          GA42H单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上,防止压力超过允许最高值,介质可为蒸汽、空气。

二、GA42H单杠杆安全阀安装说明

        1、各种单杠杆安全阀GA42H型都应垂直安装。

        2、单杠杆安全阀GA42H型出口处应无阻力,避免产生受压现象。

        3、单杠杆安全阀GA42H型在安装前应专门测试,并检查其官密封性。

        4、对使用中的单杠杆安全阀GA42H型应作定期检查。

三、GA42H单杠杆安全阀主要零部件材料

NO.

零件名称

材料

1

阀体

碳钢

2

导向套

不锈钢

3

阀瓣

2Cr13

4

阀杆

2Cr13

5

杠杆

碳钢

6

重锤

铸铁

四、GA42H单杠杆安全阀主要外形尺寸及连接尺寸



型号

公称通径

尺寸

do-z

D

D1

D2

D6

f

f1

b

Z-ød

L

H



出口法兰式

出口承插式

DN’

D2’

D1’

D’

n-M

d1

K2

K3

D3

GA42H-16

50


40×1

165

125

100

/

3

/

16

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-25

50


40×1

165

125

100

/

3

/

20

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-40

50


40×1

165

125

100

88

3

4

20

4-18

840

412

125

175

200

235

8-M16

120

145

162

190

GA42H-64

50


40×1

175

135

105

88

3

4

26

4-23

840

420

125

175

200

235

8-M16

120

145

162

190

GA42H-100

50


40×1

195

145

112

88

3

4

28

4-25

840

420

125

175

200

235

8-M16

120

145

162

190



客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
