一、 HA42X-16C安全逆止阀产品概述

         安全逆止阀(安全止回阀)是结合安全阀和止回阀的双重功能,既能起防止介质回流的功能,又能泄压的功能,主要用于空气或压缩空气的风机出口,防止介质逆流进入风机同时起安全泄压作用,具有动作精度高,重复性好,回座准确,操作维护方便。

二、HA42X-16C安全逆止阀主要特点

1、全启式结构,排量大

2、整定压力偏差小,可达±3%

3、选用优质的弹簧钢,保证弹簧的寿命和稳定性

4、橡胶软密封结构

三、HA42X-16C安全逆止阀主要执行标准

设计规范:GB/T 12243

结构长度:GB/T 12221

法兰连接:JB/T 79

试验与检验:GB/T 12242

产品标识:GB/T 12220

供货规范:JB/T 7928

四、HA42X-16C安全逆止阀主要整定压力等级

公称压力(MPa)

整定压力等级

1.6

0.06~0.1

0.1~0.16

0.16~0.25

0.4~0.6

0.6~0.8

0.8~1.0

1.0~1.3

1.3~1.6

五、HA42X-16C安全逆止阀主要性能参数


型号

铸钢型
  HA42X-16C

口径范围

DN200

适用温度

≤80°C

适用介质

空气

材料

1、阀体

WCB

2、阀瓣

WCB+EPDM

3、轴

WCB

4、阀盖

WCB

5、上阀瓣

WCB+EPDM

6、下弹簧座

WCB

7、阀杆

2Cr13

8、弹簧

50CrVa

9、上弹簧座

WCB

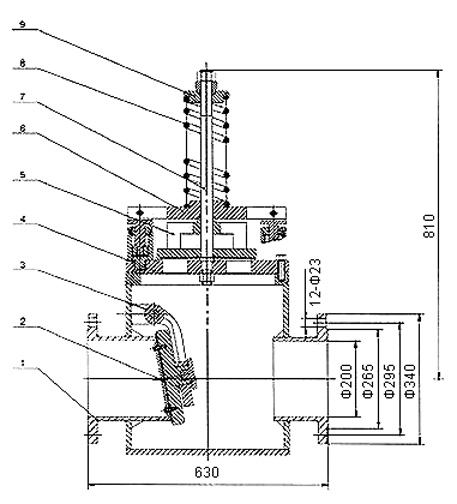

六、HA42X-16C安全逆止阀主要结构图及连接尺寸








客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
