气动活塞切断阀

所属分类：上海精工切断阀
点击次数：
发布日期：2015/09/10
更多
在线询价

详细介绍

详细介绍

一、KZSNC气动活塞切断阀产品概述

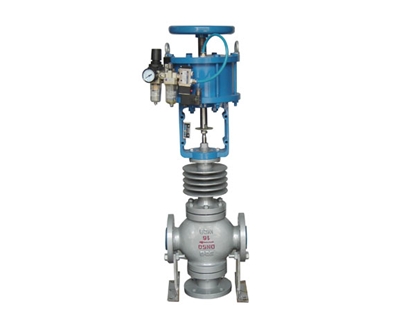

KZSNC气动活塞切断阀由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。

二、KZSNC气动活塞切断阀主要规格型号

类别	常温型硬密封	常温型软密封	中温型硬密封	常温型硬密封带手轮	常温型软密封带手轮	中温型硬密封带手轮
型号	ZSP(N)C1-（16/64）B K	ZSP(N)C2-（16/64）B K	ZSP(N)C1-（40/64）B KG	ZSPC1-（16/64）B K	ZSPC2-（16/64）B K	ZSPC1-（40/64）B K
规格	DN20-200

、KZSNC气动活塞切断阀主要技术参数

公称压力mm	20	25	40		50	65	80	100	150		200
阀座直径mm	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	6.5	10	15	25	40	65	100	125	260	350	540
公称压力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快开
介质温度℃	软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型）
法兰尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
阀体材质	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
阀座、阀芯材质	1Cr18NI9；0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型）；热片式（中温型）

四、KZSNC气动活塞切断阀主要性能指标

公称压力mm		20	25	40		50	65	80	100	150		200
阀座直径mm		20	25	32	40	50	65	80	100	125	150	200
软密封泄漏量	水试△P=△Pmax mlmin	0
软密封泄漏量	气试△P=0.35MPa 气泡数/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水试MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	气试△P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切断时间S		0.5		1			1.5		2	3		4
额定行程偏差%		±6

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
