手动液动紧急切断阀

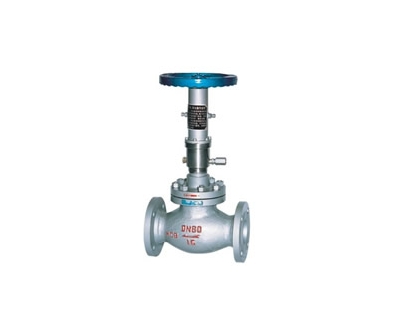

SQDY421F 手动液动紧急切断阀
详细介绍
一、SQDY421F 手动液动紧急切断阀产品概述
SQDY421F 手动液动紧急切断阀是管路系统上必备的阀门配件。主要用于紧急情况时能在较远的地点迅速关闭管路的出入口。能够实行远距离控制启闭，启用仅需按一下控制按钮其余事项在指定时间内完成，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。
二、SQDY421F 手动液动紧急切断阀主要技术参数
1.规格：DN25~DN400
2.使用压力：1.0~6.4Mpa
3.使用温度：-30℃~60℃
4.使用介质：液化石油气、天然气等气体
5.气源压力：0.3~0.6Mpa
三、SQDY421F 手动液动紧急切断阀作用原理及结构说明
1、阀门在使用时先将手轮逆时针旋转到底，然后往回倒退一圈再用固定手轮固定螺母，以防手动装置拉住活塞使密封不到位而形成密封不密闭（本阀出厂前已调好）。阀门在无外压力操作情况下，阀瓣处于常闭状态，在系统上使用时，靠手摇油泵的液压源推动活塞上移使阀门开启，当需要关闭阀门或遇到有紧急情况时，可将液压源压力泄掉，阀门即自动关闭。
2.本阀配备操作手轮当无气源时可操作手轮使阀门开启或关闭。
3、阀瓣关闭时，压力是依靠手摇油泵的液压源或操作手轮来实现。
4、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。
5、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
四、SQDY421F 手动液动紧急切断阀主要外形尺寸和连接尺寸
DN | D | D1 | D2 | b | F | z-Ф |
25 | 115 | 85 | 65 | 16 | 2 | 4-Ф14 |
32 | 135 | 100 | 78 | 18 | 2 | 4-Ф18 |
40 | 145 | 110 | 85 | 18 | 2 | 4-Ф18 |
50 | 160 | 125 | 100 | 20 | 3 | 4-Ф18 |
65 | 180 | 145 | 120 | 22 | 3 | 8-Ф18 |
80 | 195 | 160 | 135 | 22 | 3 | 8-Ф18 |
100 | 230 | 190 | 160 | 24 | 3 | 8-Ф23 |
125 | 270 | 220 | 188 | 28 | 3 | 8-Ф25 |
150 | 300 | 250 | 218 | 30 | 3 | 8-Ф25 |
200 | 360 | 310 | 278 | 34 | 3 | 12-Ф25 |
250 | 425 | 370 | 332 | 36 | 3 | 12-Ф30 |
300 | 485 | 430 | 390 | 40 | 3 | 16-Ф30 |
350 | 550 | 490 | 448 | 44 | 4 | 16-Ф34 |
400 | 610 | 550 | -3- 505 | 48 | 4 | 16-Ф34 |
五、SQDY421F 手动液动紧急切断阀主要
零件名称 | 材料 |
阀体 | WCB/304 |
阀体密封圈 | PPL |
阀瓣 | 25/304 |
气缸 | 25/QT450 |
弹簧 | 4Cr13/60Si12Mn |
活塞 | QT450 |
六、SQDY421F 手动液动紧急切断阀保管、安装及使用的注意事项
1、阀门通路两端必须加防护盖，存放在干燥、通风的室内，如长期存放应经常检查，防止锈蚀；
2、阀门在安装前不要拿掉防尘盖，使阀内无污物存在；
3、阀门可安装在水平或垂直的管道上使用，安装时去掉防尘盖，管路先用空气吹干净，以免污物带进阀腔内
故障现象 | 原因 | 消除方法 |
法兰密封面处渗漏 | 1、法兰处垫片损伤或密封面碰伤； 2、法兰连接螺栓坚固不均匀。 | 1、更换法兰密封面垫片； 2、密封面要修好凹凸； 3、均匀坚固法兰连接螺栓。 |
阀瓣与阀座封面渗漏 | 1、密封面处有损伤或有污物； 2、阀座弹簧失效。 | 1、重新修整密封面，去污物； 2、更换阀座弹簧。 |
开启阀瓣气缸渗漏 | 1、阀门活塞与缸体的损伤； 2、活塞O型圈损坏。 | 1、修整缸体壁与活塞粗糙度； 2、更换O型圈 |
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
