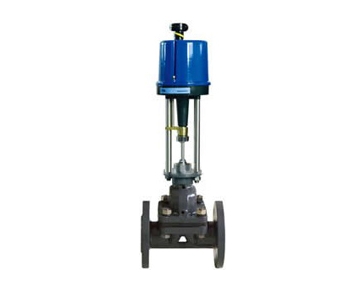

ZDSG电动调节阀
详细介绍
一、ZDSG电动调节阀产品概述
ZDSG电动调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
二、ZDSG电动调节阀主要技术参数
执行机构：PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源：220V±10%50Hz
防护等级：IP65基本误差：±1.0%
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 |
公称压力MPa | 1.0 | ||||||||
配用执行机构 | PSL202 | PSL 204 | PSL 208 | PSL 210 | |||||
行程（mm） | 10 | 16 | 25 | 40 | |||||
允许压差MPa | 1.0 | ||||||||
☆阀体衬里和隔膜材料的组合
阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
铸铁 | 无 | 氯丁橡胶 | 0~+65℃ | 无腐蚀性介质，水及研磨剂；泥浆类介质 |
HT20-40 | 聚三氟氯乙烯 | 氟橡胶 | -20~+150℃ | 强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质 |
铸不锈钢 ZG1Cr18Ni9Ti | 无 | 氟橡胶 | -20~+200℃ | 一般酸、碱有机溶剂介质 |
三、ZDSG电动调节阀主要外形尺寸及重量（注：接管法兰标准：JB/T79.1-94）
公称通径（mm） | H1（mm） | L（mm） | H（mm） | 重量（Kg） |
15 | 47.5 | 140 | 578 | 15.5 |
20 | 52.5 | 145 | 578 | 16.5 |
25 | 57.5 | 155 | 578 | 17.5 |
32 | 67.5 | 165 | 587 | 22 |
40 | 72.5 | 190 | 602 | 24 |
50 | 80 | 210 | 642 | 31 |
65 | 90 | 240 | 650 | 54 |
80 | 97.5 | 270 | 655 | 59 |
100 | 107.5 | 335 | 737 | 73 |
四、ZDSG电动调节阀主要结构图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
