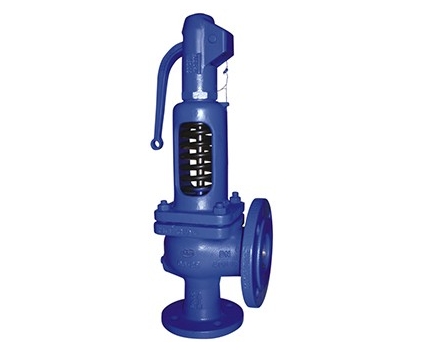

德标安全阀

所属分类：上海精工安全阀
点击次数：
发布日期：2015/08/28
更多
在线询价

详细介绍

详细介绍

一、900系列德标安全阀产品概述

900系列德标安全阀主要用于石油、天然气、化工、电力、城市燃气等领域，作为超压保护装置，具有动作精度高，重复性好，回座准确，操作维护方便。

二、900系列德标安全阀主要性能指标

型号	公称压力	阀体材质	公称通径	工作温度
35.901/902/911/912	PN40/16	铸钢1.0619+N	DN20/32～DN150/250	-10℃～+450℃
55.901/911	PN40/16	不锈钢1.4408	DN20/32～DN100/150	-60℃～+400℃

DN	20/32	25/40	32/50	40/65	50/80	65/100	80/125	100/150	125/200	150/250
流通孔径do(mm)	18	22	29	36	45	58	72	80	100	125
流通面积Ao(mm)	254	398	661	1018	1590	2688	4072	6362	8825	12266
重量(Kg)	8.5	10	14	20	28	40	53	80	125	165

三、900系列德标安全阀主要连接尺寸

901、902、911、912型安全阀
DN×DN1		20×32	25×40	32×50	40×65	50×80	65×100	80×125	100×150	125×200	150×250
D	PN16	105	115	140	150	165	185	200	220	250	285
D	PN40	105	115	140	150	165	185	200	235	220	300
K	PN16	75	85	100	110	125	145	160	180	210	240
K	PN40	75	85	100	110	125	145	160	190	220	250
b		20	20	20	21	22	24	26	28	31	34
D1	PN16	140	150	165	185	200	220	250	285	340	405
K1		100	110	125	145	160	180	210	240	295	355
b1		19	19	20	20	20	20	22	22	27	29
L		85	100	110	115	120	140	160	180	200	220
L1		95	105	115	140	150	170	195	220	250	285
≈H		298	311	315	355	405	555	580	690	845	890
排污孔（带螺塞）		G3/8〞			G1/2〞

四、900系列德标安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
