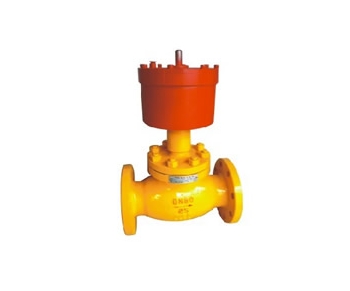

气动紧急切断阀

所属分类：上海精工切断阀
点击次数：
发布日期：2015/09/10
更多
在线询价

详细介绍

详细介绍

一、QDQ421F-25 气动紧急切断阀产品概述

QDQ421F-25 气动紧急切断阀分为常开式和为常闭式，安装在液氨，燃气储罐/管道出口处紧急时能够快速切断的阀门，利用电磁阀来控制阀门的开启-关闭。广泛用于燃气,氨气或弱腐蚀性气体贮罐的安全保护阀门。

气动紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，电磁阀线圈可接收泄露仪器的信号，控制工艺管道内流体的切断、接通或切换。切断阀内结构装有低熔点（易熔合金）的塞子，在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证贮罐系统的安全。气缸开启压力为≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。

常开型气动紧急切断阀；具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用，利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭切断阀。

二、QDQ421F-25 气动紧急切断阀主要性能规范

规格（DN）	公称压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质	控制油缸或气压部分
规格（DN）	公称压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质	阀瓣开启高度（MM）	使用介质	阀瓣开启时最大油压或气压（MPa）
25	2.5	2.75	-40℃ ~80℃	液化石油气、液氨等	15	2#锭子油或氨气	油3MPa，气0.6MPa
40	2.5	2.75			18		油3MPa，气0.6MPa
50	2.5	2.75			18		油3MPa，气0.6MPa
65	2.5	2.75			22		油3MPa，气0.6MPa
80	2.5	2.75			27		油3MPa，气0.6MPa

三、QDQ421F-25 气动紧急切断阀主要外形尺寸和连接尺寸

DN	L	D	D1	D2	b	F	Z-Ф
25	160	115	85	65	16	2	4-Ф14
32	180	135	100	78	18	2	4-Ф18
40	200	145	110	85	18	2	4-Ф18
50	230	160	125	100	20	3	4-Ф18
65	290	180	145	120	22	3	8Ф18
80	310	195	160	135	22	3	8-Ф18
100	350	230	190	160	24	3	8-Ф23
125	400	270	220	188	28	3	8-Ф25
150	480	300	250	218	30	3	8-Ф25
200	600	360	310	278	34	3	12-Ф25
250	730	425	370	332	36	3	12-Ф30
300	850	485	430	390	40	3	16-Ф30

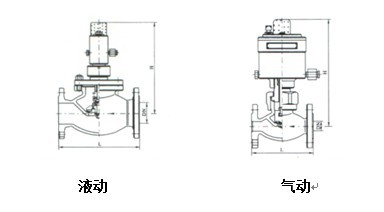

四、QDQ421F-25 气动紧急切断阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
