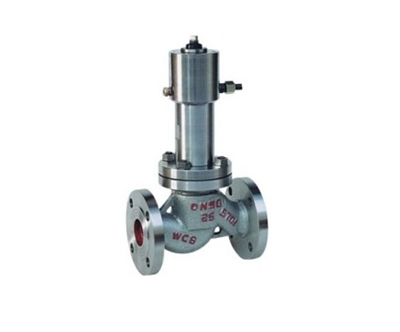

一、QDY421F 不锈钢液动紧急切断阀概述

QDY421F 不锈钢液动紧急切断阀适合安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。

二、QDY421F 不锈钢液动紧急切断阀主要技术参数

压力等级		常温试验压力（Mpa)
		壳体	密封	低气压密封
公称压力(Mpa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		≥75℃
适用介质		机械油

三、QDY421F 不锈钢液动紧急切断阀性能规范

压力等级	20K 4.0MPa	油缸工作压力	≤6.0.Mpa
使用温度	-40~+80℃	油缸使用介质	混合锭子油，变压器油
使用介质	天然气，液化气，液氨	熔闭时间	±70℃
关闭时间	≤10秒	油缸开启压力	≥2.0MPa

四、QDY421F 不锈钢液动紧急切断阀保管安装使用注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2、安装前应将本阀清除干净，将各螺纹连接处拧紧。

3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。

4、订货须注明法兰密封面形式，压力等级及连接标准。

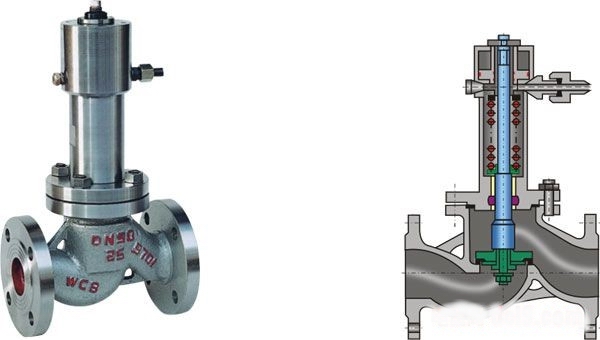

五、QDY421F 不锈钢液动紧急切断阀安装尺寸单位:(mm)

DN	L	D	D1	D2	b	f	z-d	H	D0
15	130	95	65	45	16	2	4-*14	215	120
20	150	105	75	55	16	2	4-*14	255	120
25	160	115	85	65	16	2	4-*14	285	120
32	190	135	100	75	18	2	4-*18	300	160
40	200	145	110	85	18	3	4-*18	320	200
50	230	160	125	100	20	3	4-*18	380	240
65	290	180	145	120	22	3	4-*18	420	280
80	310	195	160	135	22	3	4-*18	450	320
100	350	135	190	160	24	3	8-*23	520	360
125	400	270	220	188	28	3	8-*25	558	400
150	480	300	250	218	30	3	8-*25	750	400
200	600	360	310	278	34	3	12-*25	950	450

六、QDY421F 不锈钢液动紧急切断阀主要零件材料

零件名称	材料
阀体阀盖	碳素钢WCB
油缸，活塞	铬不锈钢
密封圈，O型川	聚四氟乙烯，丁晴橡胶
弹簧	50CrVA（弹簧钢）

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
