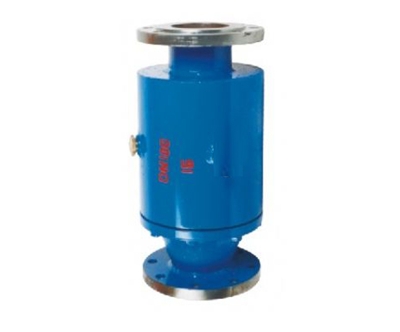

FA49H防爆波安全阀

详细介绍

一、FA49H防爆波安全阀产品概述

         FA49H型防爆波安全阀,是一种既能消除水锤冲击波又能阻挡水锤冲击波的水用安全阀。它是由许多安全阀组成的产品,所起到的功能是单一安全阀无法达到的。该阀安装于给水工程管道的头部,以挡波和消波的方式相结合,防止水锤冲击波沿着管道进入系统给水工程内部,从而达到消除破坏性水锤的冲击波,起到保护系统设施正常运行和安全防护的目的。

二、FA49H防爆波安全阀主要技术参数和性能指标

公称压力:PN1.6~2.5MPa

公称通径:15~300

容气腔压力(占管道压力百分数) 50~70%

适用介质:无杂物的清水、污水

适用介质温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准:GB/T 13927 API598

三、FA49H防爆波安全阀主要零件材料

零件名称

阀体、阀盖

活塞

密封圈


主要材料

不锈钢

铸铜、不锈钢

丁腈橡胶


四、FA49H防爆波安全阀主要外形尺寸

DN

管径

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

mm

15

20

25

32

40

50

65

L

1.6MPa

200

300

320

340

350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3"

4"

5"

6"

8"

10"

12"

mm

80

100

125

150

200

250

300

L

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955

五、FA49H防爆波安全阀结构示意图

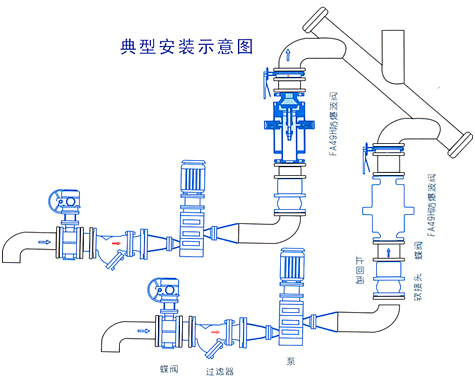

六、FA49H防爆波安全阀安装示意图






客户订货须知

        客户在选购产品时请尽量告知:①产品型号与名称;②公称通径DN(mm);③公称压力;④流量特性要求;⑤阀体材质及阀内件;⑥介质种类和温度范围;⑦阀前后压力(压差);⑧密封形式;⑨配套附件,以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂,您可以提供您的设计图纸和相关参数,由我公司的技术工程师为您把关。
